Ricambi per vagli vibranti: quali sono, quando sostituirli e come scegliere quelli giusti

Ricambi per vagli vibranti: quali sono, quando sostituirli e come scegliere quelli giusti

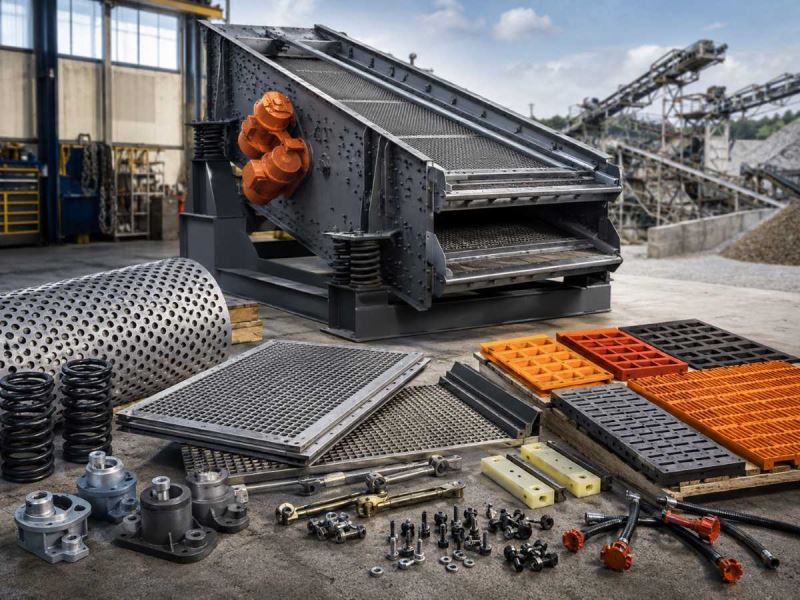

I ricambi per vagli vibranti comprendono soprattutto reti e pannelli di vagliatura, molle, supporti, tendirete, bulloneria, profili in gomma, ugelli, spruzzatori e altri componenti soggetti a usura. La loro sostituzione diventa necessaria quando compaiono rotture, deformazioni, perdita di tensione, vibrazioni anomale o un peggioramento della qualità di separazione del materiale. Per scegliere il ricambio corretto non basta conoscere marca e modello del vaglio: occorre verificare anche dimensioni, materiale, durezza, sistema di fissaggio e condizioni di lavoro. Quando il pezzo originale non è disponibile, è inoltre possibile valutare ricambi compatibili o la ricostruzione del componente partendo da campione o disegno.

Quali sono i principali ricambi per vagli vibranti

Un vaglio vibrante lavora sottoponendo il materiale a un movimento controllato che favorisce la separazione delle diverse granulometrie. Questa attività sottopone alcune parti della macchina a sollecitazioni continue, abrasione e fatica meccanica.

Per questo motivo, quali componenti del vaglio vibrante sono soggetti a usura dipende sia dalla configurazione della macchina sia dal materiale trattato. Alcuni ricambi, però, sono presenti nella maggior parte degli impianti.

Reti per vagli in acciaio

Le reti in filo d’acciaio ad alta resistenza sono tra i componenti più comuni. Possono avere differenti aperture, diametri del filo e sistemi di tensionamento.

La scelta della rete deve considerare almeno:

• granulometria richiesta;
• abrasività del materiale;
• portata dell’impianto;
• dimensioni del piano vagliante;
• sistema di fissaggio;
• eventuale tendenza all’intasamento.

Esistono anche configurazioni progettate per limitare l’accecamento delle maglie o migliorare il comportamento con materiali difficili da selezionare.

Pannelli in poliuretano e gomma

Poliuretano e gomma vengono utilizzati quando sono richieste una buona resistenza all’abrasione, riduzione del rumore o caratteristiche specifiche di elasticità.

I pannelli possono essere modulari oppure realizzati secondo le dimensioni della macchina. Rispetto alle reti metalliche, cambiano comportamento, peso, durata e modalità di fissaggio: non sono quindi soluzioni intercambiabili senza una verifica tecnica.

Lamiere forate

Le lamiere forate possono essere realizzate in ferro, acciai antiusura o configurazioni rivestite.

Sono utilizzate quando il processo richiede una superficie vagliante particolarmente robusta oppure geometrie di apertura specifiche.

Anche in questo caso vanno controllati spessore, dimensione e forma dei fori, interassi e sistema di montaggio.

Molle e supporti

Le molle fanno parte del sistema che consente alla macchina di oscillare mantenendo sotto controllo la trasmissione delle vibrazioni alla struttura.

Una molla deformata, rotta o non più coerente con le caratteristiche previste dalla macchina può alterare il comportamento del vaglio. Quando si interviene su questi componenti è quindi importante considerare dimensioni e caratteristiche meccaniche, non soltanto l’aspetto esteriore.

Lo stesso principio vale per supporti e componenti antivibranti.

Tendirete, bulloneria e profili in gomma

Una rete corretta ma tensionata male può lavorare in condizioni sfavorevoli.

Tendirete, viti a gancio, bulloneria specifica e profili in gomma contribuiscono al corretto fissaggio e appoggio della superficie vagliante.

Sono componenti relativamente semplici, ma possono influire direttamente sulla durata della rete e sulla regolarità del processo.

Ugelli e spruzzatori

Nei vagli dotati di sistemi di lavaggio, ugelli e spruzzatori distribuiscono l’acqua sul materiale.

Un ugello usurato, ostruito o non adatto può modificare portata e distribuzione del getto, riducendo l’efficacia del lavaggio.

Per questo motivo anche questi elementi devono essere considerati veri e propri ricambi dell’impianto di vagliatura.

Componenti antiusura

Profili, rivestimenti, elementi in gomma, poliuretano o acciaio antiusura proteggono le zone più esposte al passaggio del materiale.

La loro durata varia molto in base a:

• abrasività;
• quantità di materiale;
• velocità;
• granulometria;
• presenza di umidità;
• modalità di alimentazione.

Non esiste quindi un intervallo universale di sostituzione valido per tutti gli impianti.

Ricambi per vagli a dischi e vagli stellari

Non tutti i sistemi di vagliatura funzionano come un vaglio vibrante.

Nei vagli a dischi, la separazione viene effettuata da serie di dischi montati su alberi rotanti. L’usura può quindi interessare dischi, alberi, distanziali, supporti e organi di trasmissione.

I vagli stellari utilizzano invece elementi a forma di stella, spesso realizzati con materiali elastomerici, che ruotano e movimentano il materiale. Gli elementi stellari, i distanziali e le parti della trasmissione possono richiedere sostituzione periodica.

Per questo motivo parlare genericamente di “ricambi vagli” può essere insufficiente: il primo passo è identificare il principio di funzionamento della macchina.

Come capire quando un componente deve essere sostituito

Per stabilire quando sostituire i componenti di un vaglio vibrante conviene osservare non soltanto il ricambio, ma anche il comportamento dell’intero processo.

I segnali più comuni sono:

1. rotture visibili a occhio nudo;
2. deformazioni;
3. perdita di tensione della rete;
4. usura irregolare;
5. incremento delle vibrazioni anomale;
6. peggioramento della qualità di selezione;
7. aumento del materiale fuori pezzatura;
8. intasamenti più frequenti;
9. riduzione dell’efficienza del lavaggio;
10. allentamenti ricorrenti dei sistemi di fissaggio.

Come riconoscere una rete del vaglio usurata

Per capire come riconoscere una rete del vaglio usurata, è utile controllare la superficie durante le manutenzioni programmate.

Fili assottigliati, maglie deformate, rotture localizzate, perdita di tensione o aperture che non rispettano più la geometria prevista sono segnali da non ignorare.

La sostituzione non dovrebbe dipendere soltanto dalla presenza di un foro evidente: una rete apparentemente integra può essere già sufficientemente deformata da alterare la pezzatura del materiale selezionato.

Come scegliere i ricambi per vagli vibranti

Marca e modello costituiscono un buon punto di partenza, ma raramente rappresentano tutte le informazioni necessarie.

Prima di ordinare è opportuno verificare:

• produttore della macchina;
• modello;
• eventuale numero di serie;
• dimensioni del componente;
• geometria;
• materiale;
• durezza, quando pertinente;
• spessore;
• tipo di fissaggio;
• apertura o luce di passaggio;
• condizioni di esercizio;
• materiale lavorato.

Una fotografia del componente installato può essere utile, ma misure e caratteristiche tecniche rimangono fondamentali.

Per disponibilità e configurazioni specifiche è possibile consultare anche la pagina dedicata ai ricambi per impianti di vagliatura.

Ricambio originale, compatibile o ricostruito: confronto

Ricambi originali o compatibili: pro e contro

La scelta tra ricambi originali o compatibili non dovrebbe essere fatta esclusivamente sul prezzo.

Ricambio originale

Pro

• identificazione generalmente più immediata;
• caratteristiche definite dal costruttore;
• semplicità di sostituzione quando il codice è disponibile.

Contro

• disponibilità non sempre immediata;
• difficoltà con macchine datate o fuori produzione;
• minore flessibilità in applicazioni modificate.

Ricambio compatibile

Pro

• può offrire maggiore disponibilità;
• permette di intervenire anche su macchine meno recenti;
• può essere adattato a specifiche applicazioni.

Contro

• richiede una corretta verifica dimensionale e tecnica;
• “compatibile” non significa automaticamente equivalente in qualsiasi condizione di utilizzo.

Ricambio ricostruito

Pro

• utile quando non esistono più codici commerciali;
• permette di riprodurre componenti speciali;
• consente di lavorare da campione o documentazione tecnica.

Contro

• richiede informazioni precise;
• una ricostruzione eseguita su dati incompleti può produrre un componente formalmente simile ma tecnicamente non adatto.

Ricostruzione del ricambio su campione o disegno

La ricostruzione di ricambi industriali su campione è particolarmente utile per macchine datate, personalizzate o per componenti non più presenti a catalogo.

Il campione permette di rilevare:

• forma;
• dimensioni;
• punti di fissaggio;
• spessori;
• geometrie;
• materiale, quando identificabile.

Per i ricambi per vagli su disegno, invece, è possibile partire dalla documentazione tecnica disponibile, purché siano indicate quote e tolleranze sufficienti.

Spesso il metodo più efficace consiste nel combinare più informazioni:

• campione fisico;
• fotografie;
• disegno;
• targhetta della macchina;
• misure rilevate;
• descrizione del materiale lavorato;
• condizioni operative.

Questi elementi riducono il rischio di errori nella fase di identificazione.

Checklist prima di ordinare un ricambio

Prima di richiedere una fornitura, conviene raccogliere almeno queste informazioni:

• marca del vaglio;
• modello;
• numero di serie, se disponibile;
• fotografie del componente;
• larghezza, lunghezza e spessore;
• interassi dei fori;
• tipologia di fissaggio;
• materiale del ricambio;
• durezza, se rilevante;
• dimensione delle aperture della rete;
• materiale trattato;
• problema riscontrato;
• eventuale campione o disegno disponibile.

Più precisa è la documentazione iniziale, più semplice diventa verificare la compatibilità.

Errori comuni

Basarsi soltanto sul modello della macchina

Uno stesso modello può avere configurazioni differenti o aver subito modifiche durante la propria vita operativa.

Scegliere soltanto in funzione del prezzo

Due componenti dimensionalmente simili possono utilizzare materiali o durezze differenti e comportarsi diversamente sotto abrasione e vibrazione.

Ignorare la causa dell’usura

Se una rete si rompe ripetutamente nello stesso punto, sostituirla senza verificare tensionamento, appoggi e alimentazione può non risolvere il problema.

Trascurare il sistema di fissaggio

Profili, tendirete e bulloneria devono essere coerenti con la configurazione del piano vagliante.

Considerare tutti i materiali equivalenti

Acciaio, gomma e poliuretano rispondono in modo diverso a impatto, abrasione, rumore e intasamento. La scelta deve essere legata all’applicazione.

FAQ

Quali sono i ricambi più comuni di un vaglio vibrante?

I più comuni sono reti in acciaio, pannelli in poliuretano o gomma, lamiere forate, molle, supporti, tendirete, bulloneria, profili in gomma, ugelli e componenti antiusura.

Quando deve essere sostituita una rete del vaglio?

La rete va controllata quando presenta fili consumati, rotture, deformazioni, perdita di tensione o quando il vaglio non mantiene più correttamente la granulometria richiesta.

Un ricambio compatibile può sostituire un ricambio originale?

Sì, purché siano verificate le specifiche tecniche necessarie: dimensioni, materiale, durezza, geometria, fissaggio e condizioni operative. La sola somiglianza visiva non è sufficiente.

È possibile ricostruire un ricambio senza conoscere il codice?

In molti casi sì. Un componente può essere identificato o ricostruito partendo da campione, disegno, fotografie e misure, soprattutto quando il ricambio originale è fuori produzione.

Quali dati servono per chiedere un ricambio per vaglio?

Sono particolarmente utili marca e modello della macchina, fotografie, misure, materiale, sistema di fissaggio, eventuale numero di serie e descrizione dell’applicazione.

La scelta del ricambio corretto parte quindi dall’identificazione precisa del componente e dalle condizioni reali in cui lavora. Quando codice o pezzo originale non sono più disponibili, misure, campione e disegno diventano strumenti essenziali per valutare una soluzione compatibile o ricostruita e riportare il sistema di vagliatura alle condizioni operative previste.
